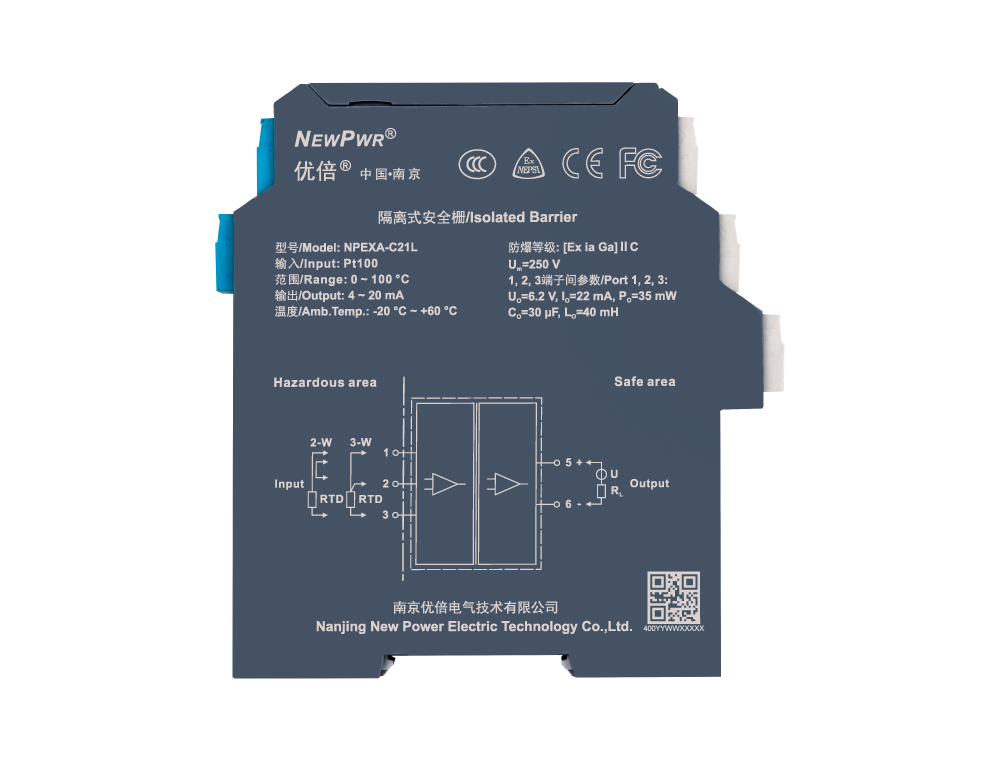

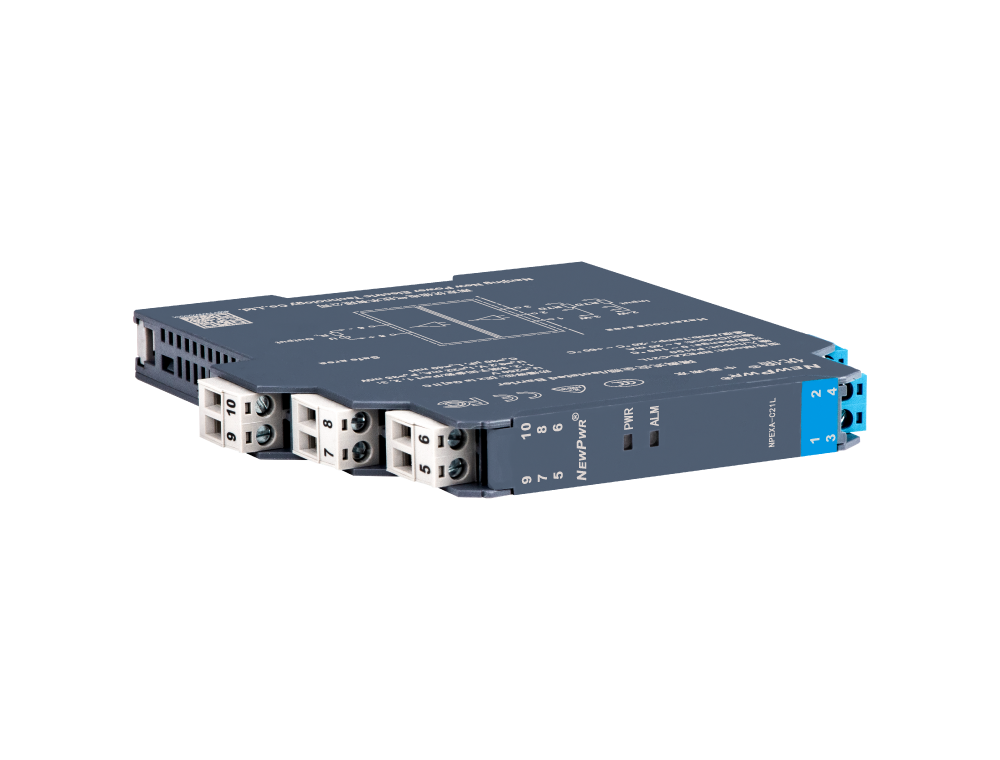

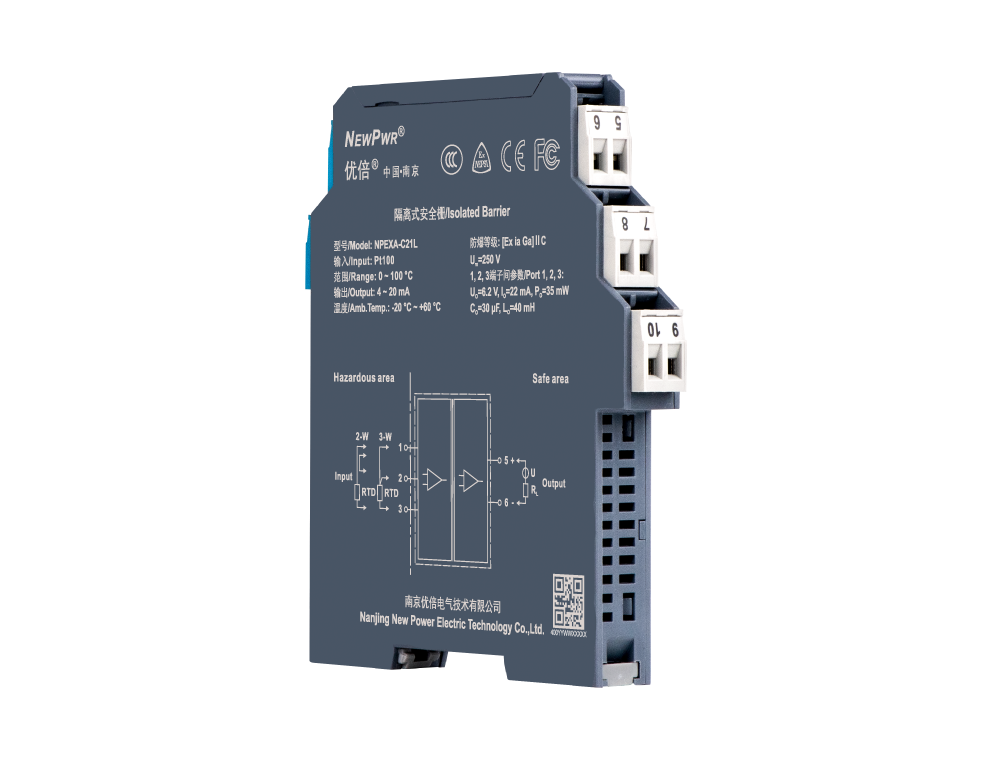

NPEXA-C21L
【核心技術】
【安裝與拆卸】
安裝 拆卸
| 供電電源 | 12 ~ 30 V DC 回路供電 |
| 輸入信號 | Pt100、Cu100、Cu50、BA1、BA2等熱電阻 |
| 引線電阻 | ≤ 20 Ω/線 |
| 輸出信號 | 4 ~ 20 mA |
| 允許負載 | RL ＜ [(U-12)/0.02] Ω；U為回路供電電壓 |
| 響應時間 | ≤ 500 ms |
| 電磁兼容 | IEC 61326-3-1 |
| 介電強度 | ≥ 3000 V AC (本安側與非本安側) |
| 絕緣電阻 | ≥ 100 MΩ (輸入/輸出) |
| 工作溫度 | -20 ℃ ~ +60 ℃ |
| 儲存溫度 | -40 ℃ ~ +80 ℃ |
| 應用場所 | 安裝于安全區，可連接0區、1區、2區；∥A、∥B、∥C、ⅢC；T4 ~ T6危險區的本安設備 |
| 輸出狀態 | 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態，在滿量程范圍內輸出均跟隨輸入信號變化 (斷線除外，斷線輸出3.5 mA)，但最大不超出22 mA，最小不低于3.5 mA) |
| 連接方式 | 螺釘連接 |
| 規格尺寸 | 寬12.8 mm×高110 mm×深117 mm |
| 安裝方式 | DIN35 mm導軌安裝 |
| 產品認證 | NEPSI, CE, FCC, CCC |
| 防爆等級 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高電壓（Um） | 250 V |
| Uo | 6.2 V (1、2、3端子間) |
| Io | 22 mA (1、2、3端子間) |
| Po | 35 mW (1、2、3端子間) |
| Co (∥C) | 30 μF (1、2、3端子間) |
| Lo (∥C) | 40 mH (1、2、3端子間) |
